Kuličková dráha: proč se kulička zastaví nebo vypadne

Kulička na dřevěné dráze se nejčastěji zastaví na spoji dvou dílů, který nesedí přesně, u dílu nasazeného obráceně nebo v místě, kde ji brzdí tření nebo se jí dotýká jiný díl. Vypadne obvykle tehdy, když do zatáčky přijede příliš rychle, nebo když v dráze zůstala mezera po dílu, který není zasunutý celý.

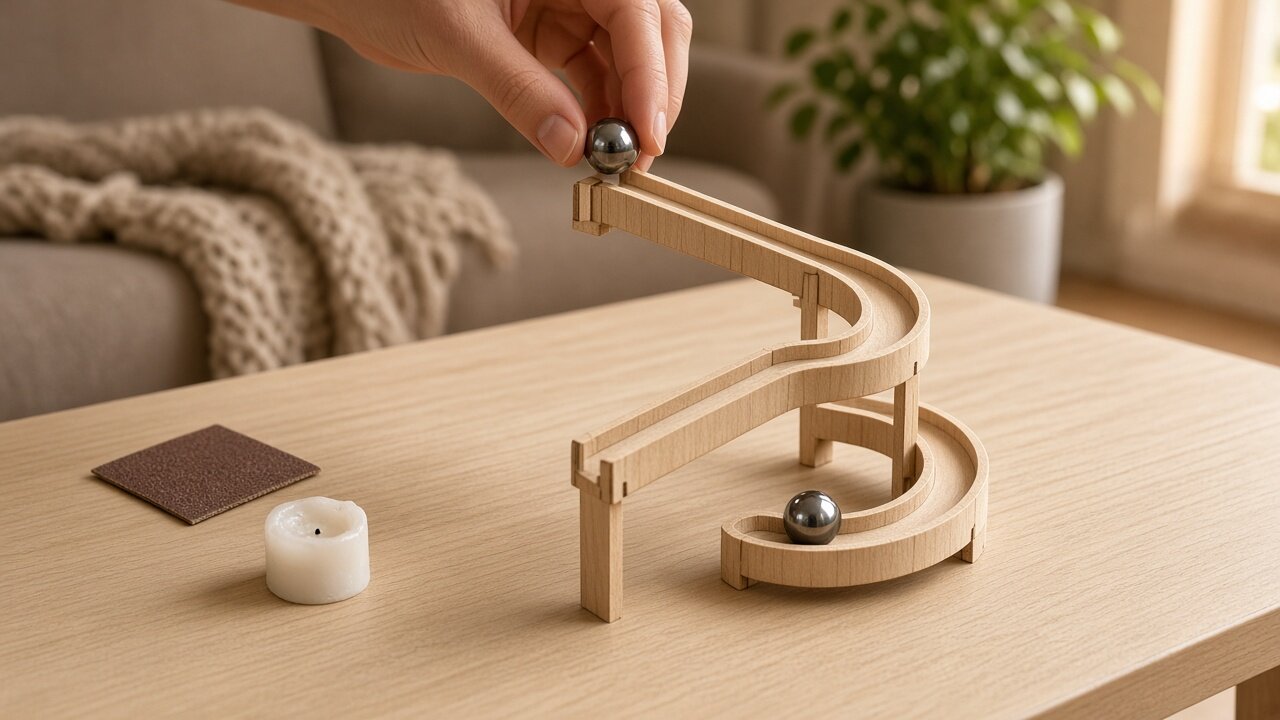

První krok je proto u každé dráhy stejný: vyndej všechny kuličky kromě jedné a pouštěj ji pomalu, vždy ze stejného místa. Sleduj, kde přesně zpomalí, zastaví se nebo odskočí. To jedno místo pak porovnej s návodem dřív, než začneš rozebírat větší kus modelu.

Kde se kulička zastaví nebo vypadne a proč

Příčinu prozradí místo, kde se kulička chová jinak. Při zkoušce jednou kuličkou si všímej, co dělá těsně předtím, než se zastaví nebo vypadne:

• Zastaví se na spoji dvou dílů. Přejeď prstem po spoji. Pokud cítíš schůdek nebo jeden díl vyčnívá, spoj nesedí rovně a pomalá kulička se o něj zastaví. Zkontroluj, zda jsou oba díly zasunuté celé.
• Zpomalí a zastaví se na rovném úseku. Úsek má menší sklon, než kulička potřebuje, nebo ji brzdí tření. Porovnej ho s obrázkem v návodu a podívej se, zda jsou díly a podpěry tohoto úseku zasunuté celé. Pokud ano, hledej místo, kde se kulička o něco tře.
• Zastaví se v zatáčce nebo v úzkém místě. Podívej se, zda se dráhy nedotýká sousední díl, ozdoba nebo podpěra a zda se samotná deska dráhy neprohnula. Tlak okolních dílů může dráhu zúžit tak, že kulička neprojede.
• Zastaví se v otvoru nebo ve výhybce. Výhybka je pohyblivý díl, který posílá kuličky střídavě na dvě strany. Zkontroluj, zda není otočená obráceně a zda pouzdra na její ose nejsou zatlačená příliš. Pouzdro je malý kroužek, který drží osu na místě. Když je zatlačené příliš hluboko, sevře pohyblivý díl a kulička v něm uvízne. Pokud je vše otočené a zasunuté správně, otvor může být na kuličku těsný.
• Vypadne v zatáčce. Do zatáčky přijela rychleji, než ji stěna udrží, a vyjela po vnější straně. Podívej se, co je před zatáčkou: kulička na svahu stále zrychluje, takže úsek, který funguje nahoře, může selhat v dolní části dráhy. Příčinou může být i zatáčka, která přesně nenavazuje na předchozí díl.
• Vypadne na spoji, u kola nebo disku. Mezi díly zůstala mezera nebo schůdek, například proto, že některý díl není zasunutý celý. Pomalá kulička přes malý schůdek projede, rychlá z něj vyskočí.
• Jednou projede a jindy ne. Některý díl se při průjezdu posouvá, nebo kuličku nepouštíš vždy stejně. Nejdřív ji pouštěj stále z jednoho místa a pak sleduj, co se při průjezdu pohne.

Při zkoušení měň vždy jen jednu věc a po každé změně pusť kuličku znovu. Když upravíš tři místa najednou a dráha začne fungovat, nevíš, která úprava pomohla. Když nezačne, nevíš, která uškodila.

Jak zkontrolovat sklon, spoje a zatáčky

U stavebnice jsou sklon i tvar zatáček dané návodem, takže dráhu nepřestavuješ. Opravuješ místa, kde se model od návodu odchýlil. Postupuj od kroků, které se dají vrátit, k těm, které se vrátit nedají:

1. Polož model na rovnou a pevnou podložku. Postav ho na stůl, ne na koberec, postel nebo prohnutou desku. Měkká nebo nerovná podložka může dřevěný rám mírně zkřivit a s ním i spoje dráhy. Pokud kulička na stole projede místo, kde předtím stála, příčinou byla podložka.
2. Porovnej problémové místo s návodem. Podívej se, zda je každý díl otočený tak jako na obrázku, i přední a zadní stranou, a zda některý nechybí. Díl otočený obráceně nebo vynechaný může kuličce zavřít cestu.
3. Dotlač díly, které nesedí. Zatlač je rovnoměrně z obou stran, ne nejdřív jednu stranu. Pokud díl nejde dál, nepoužívej sílu. Něco mu brání, například sousední díl, který také není zasunutý celý.
4. Uvolni tlak na dráhu. Pokud se dráhy dotýká jiný díl nebo ozdoba, usaď ho přesně podle návodu, aby kuličce nepřekážel. Pouzdra na osách mají sedět zarovnaná s koncem osy, ne být zatlačená hlouběji.
5. U zatáčky, ze které kulička vypadává, zkontroluj návaznost. Zatáčka má přesně navazovat na předchozí díl a její vnější stěna nesmí být ohnutá ani vylomená. Pokud vše sedí jako v návodu, ověř, zda model stojí rovně. Na nakloněném modelu se změní sklon úseků a kulička může přijet do zatáčky rychleji.
6. Bruš až nakonec. Pokud díl sedí správně a kulička stále drhne o hranu nebo neprojde otvorem, přebrus právě to místo jemným brusným papírem, po troškách. Po každém přebroušení odstraň prach a zkus kuličku znovu. Obroušené dřevo už nevrátíš, proto tento krok nepatří na začátek.
7. Prohnutý nebo zlomený díl nahraď. Pokud je deska dráhy viditelně prohnutá a kulička přes ni neprojede ani po uvolnění tlaku, nepřetlačuj ji silou. Požádej výrobce o náhradní díl a uveď jeho číslo z návodu.

Vosk patří jen na místa, která označuje návod, obvykle na zuby ozubených kol a plochy, které se o sebe třou. Nanes ho tence a pohyblivý díl několikrát protoč, aby se rozetřel. Příliš mnoho vosku kuličky zpomalí. Dráhu, po které se kulička kutálí, udržuj suchou a bez prachu, na prach stačí měkký štětec nebo suchý hadřík.

Pokud se ti díl při úpravách zlomil, postup lepení a zpevnění najdeš v článku Prasklý dřevěný díl: jak ho opravit a stavět dál.

Jak doladit výtah, který kuličky vynáší

Výtah je mechanismus, který kuličky ze spodku dráhy vynáší zpět nahoru, aby mohly jet znovu. Na dřevěných drahách ho pohání klika, kterou točíš rukou, nebo elektrický motorek a některé dráhy mají obojí. Když se zasekne, postupuj takto:

1. Hned přestaň točit nebo vypni motor. Klika, která najednou jde ztěžka, znamená, že pohyb něco blokuje, například zaseknutá kulička nebo díl. Při dalším točení silou můžeš dřevěný díl zlomit. U motorového výtahu odpoj napájení a vyndej kuličky dřív, než do mechanismu sáhneš.
2. Podívej se, zda ozubená kola do sebe zapadají. Otáčej klikou pomalu a sleduj, kde vzniká odpor. Pokud některý panel není zatlačený celý nebo osa stojí šikmo, kola nezapadají čistě a cítíš to jako odpor v klice. Osa má být rovná a volně se točit ještě předtím, než na ni nasadíš kola.
3. Zkontroluj směr a úplnost dílů výtahu. Porovnej s návodem, zda některé kolo nebo vodicí díl není otočený obráceně a zda nechybí. Pokud kuličky při točení padají z výtahu, chybí nebo špatně sedí díl, který je má přidržet a vést.
4. Otři kuličky. Nečistota na kuličkách může výtah brzdit. Otři je suchým hadříkem a zkus to znovu.
5. Až potom voskuj. Pokud vše sedí a výtah stále jde ztěžka, natři voskem místa, kde do sebe zapadají ozubená kola, tak jak je označuje návod.

Pokud se zasekávají spíš ozubená kola než kulička, podrobný postup hledání tření najdeš v článku Mechanismus se zasekává: jak najít tření a odstranit ho.

U modelu Marble Night City ROKR LGA01 vynášíš kuličky otáčením kliky, takže odpor v mechanismu cítíš přímo v klice. Kuličková dráha Londýn ROKR EGB01 má podle popisu v obchodě elektrický motorek, který se napájí přes konektor USB-C (5 V, 1 A), a kabel není součástí balení. Popis modelu Kuličková dráha Londýn ROKR EGB01 také upozorňuje, že balení nemusí obsahovat vosk a nahradit ho může svíčka, včelí vosk nebo dětská pastelka. Marble Night City ROKR LGA01 i Kuličková dráha Londýn ROKR EGB01 jsou podle údajů v obchodě určené od 14 let.

Jak ověřit, že dráha běží dokola bez zásahu

Dráha je hotová, když kuličky opakovaně projíždějí celý okruh a ty nemusíš zasahovat. Ověř to postupně:

1. Jedna kulička, několik okruhů. Pusť jednu kuličku a nech ji projet celý okruh několikrát za sebou. Pokud pokaždé projede všechna místa stejně, spoje a zatáčky jsou v pořádku.
2. Přidávej kuličky po jedné. Až potom přidej další kuličku a sleduj, zda se někde nesrážejí nebo nezastavují. Pokud se zastavují stále na jednom místě, vrať se k němu a zkontroluj ho jako v předchozí části.
3. Sleduj kliku nebo motor. U správně sestaveného výtahu se klika otáčí plynule a výtah stoupá rovnoměrně, bez cvakání a přeskakování. Cvakání nebo trhaný pohyb znamená, že některé kolo nezapadá čistě.
4. Zkontroluj, zda se nic neposouvá. Po několika minutách chodu se podívej na místa, která jsi opravoval. Díl, který se při průjezdech kuliček posunul, se může vrátit do špatné polohy a s ním i problém.

Když kulička ani po těchto krocích neprojede, vyfoť nebo natoč místo, kde se zastaví, a pošli to výrobci s názvem modelu. Na jasné fotce nebo krátkém videu se dá posoudit, zda jde o nerovný spoj, sklon, tření nebo příliš těsně zasunutý díl.
